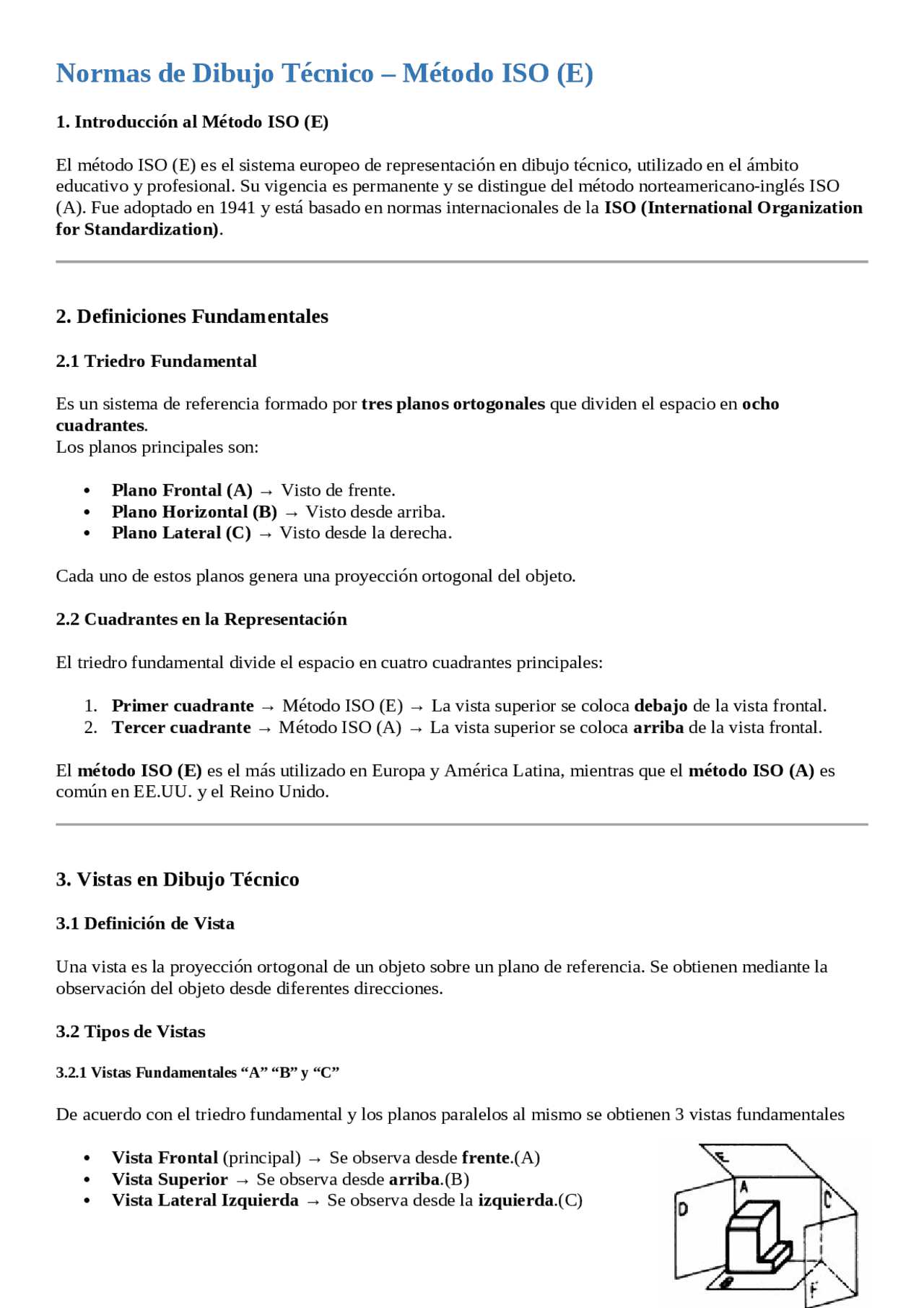

Normas de Dibujo Técnico – Método ISO (E)
1. Introducción al Método ISO (E)
El método ISO (E) es el sistema europeo de representación en dibujo técnico, utilizado en el ámbito
educativo y profesional. Su vigencia es permanente y se distingue del método norteamericano-inglés ISO
(A). Fue adoptado en 1941 y está basado en normas internacionales de la ISO (International Organization
for Standardization).
2. Definiciones Fundamentales
2.1 Triedro Fundamental
Es un sistema de referencia formado por tres planos ortogonales que dividen el espacio en ocho
cuadrantes.
Los planos principales son:
Plano Frontal (A) → Visto de frente.
Plano Horizontal (B) → Visto desde arriba.
Plano Lateral (C) → Visto desde la derecha.
Cada uno de estos planos genera una proyección ortogonal del objeto.
2.2 Cuadrantes en la Representación
El triedro fundamental divide el espacio en cuatro cuadrantes principales:
1. Primer cuadrante → Método ISO (E) → La vista superior se coloca debajo de la vista frontal.
2. Tercer cuadrante → Método ISO (A) → La vista superior se coloca arriba de la vista frontal.
El método ISO (E) es el más utilizado en Europa y América Latina, mientras que el método ISO (A) es
común en EE.UU. y el Reino Unido.
3. Vistas en Dibujo Técnico
3.1 Definición de Vista
Una vista es la proyección ortogonal de un objeto sobre un plano de referencia. Se obtienen mediante la
observación del objeto desde diferentes direcciones.
3.2 Tipos de Vistas
3.2.1 Vistas Fundamentales “A” “B” y “C”
De acuerdo con el triedro fundamental y los planos paralelos al mismo se obtienen 3 vistas fundamentales
Vista Frontal (principal) → Se observa desde frente.(A)
Vista Superior → Se observa desde arriba.(B)
Vista Lateral Izquierda → Se observa desde la izquierda.(C)
