0. C o l u m n a T i p o
UNIVERSIDAD RICARDO PALMA - MAESTRIA EN ARQUITECTURA CON MENCION EN GESTION EMPRESARIAL
CURSO: LIDERAZGO CREATIVIDAD E INNOVACION TECNOLOGICA APLICACIÓN DE HOJA DE CALCULO PARA ARQUITECTURA
ARQ. ALFREDO E. MUJICA YEPEZ
30 X 25 1
7.00
30 X 30 Largo
Ancho
25 Uso
5.00 Peso Unitario
Uso: Locales Educativos Tipo Columna
Columna : Exterior Factor
Concreto : 280 kg./cm2. Concreto(f'c)
N° de Pisos : 1 Area de Columna: 750 cm2. Total písos:
Peso : 42 Tons. Area de Influencia por piso: 35 m2.
30 X 25 Area de Influecia total: 35 m2.

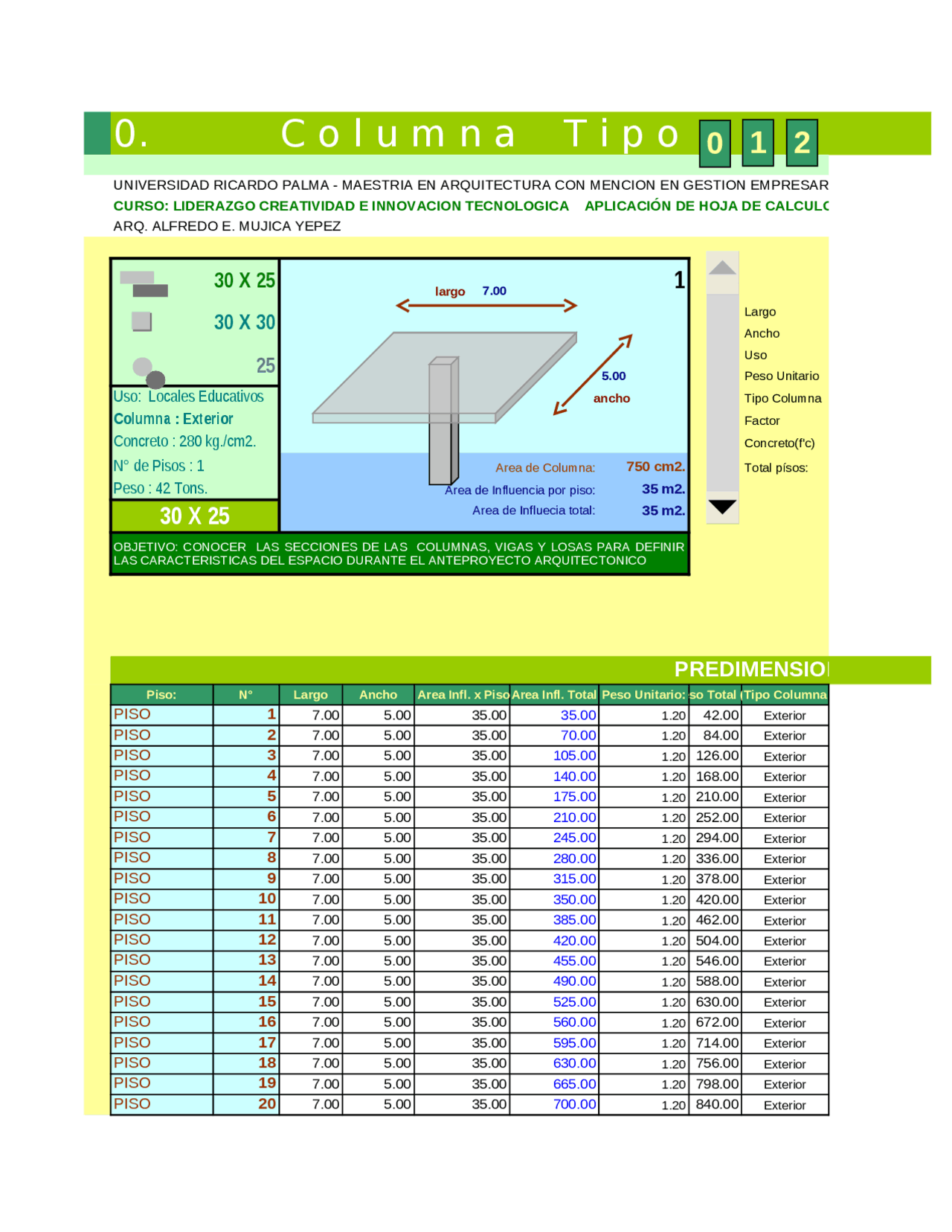

PREDIMENSIONAMIENTO DE COLUMNAS
Piso: N° Largo Ancho
Area Infl. x Piso
Area Infl. Total
Peso Unitario:
Peso Total (P)
Tipo Columna
PISO 17.00 5.00 35.00 35.00 1.20 42.00 Exterior
PISO 27.00 5.00 35.00 70.00 1.20 84.00 Exterior
PISO 37.00 5.00 35.00 105.00 1.20 126.00 Exterior
PISO 47.00 5.00 35.00 140.00 1.20 168.00 Exterior
PISO 57.00 5.00 35.00 175.00 1.20 210.00 Exterior
PISO 67.00 5.00 35.00 210.00 1.20 252.00 Exterior
PISO 77.00 5.00 35.00 245.00 1.20 294.00 Exterior
PISO 87.00 5.00 35.00 280.00 1.20 336.00 Exterior
PISO 97.00 5.00 35.00 315.00 1.20 378.00 Exterior
PISO 10 7.00 5.00 35.00 350.00 1.20 420.00 Exterior
PISO 11 7.00 5.00 35.00 385.00 1.20 462.00 Exterior
PISO 12 7.00 5.00 35.00 420.00 1.20 504.00 Exterior
PISO 13 7.00 5.00 35.00 455.00 1.20 546.00 Exterior
PISO 14 7.00 5.00 35.00 490.00 1.20 588.00 Exterior
PISO 15 7.00 5.00 35.00 525.00 1.20 630.00 Exterior
PISO 16 7.00 5.00 35.00 560.00 1.20 672.00 Exterior
PISO 17 7.00 5.00 35.00 595.00 1.20 714.00 Exterior
PISO 18 7.00 5.00 35.00 630.00 1.20 756.00 Exterior
PISO 19 7.00 5.00 35.00 665.00 1.20 798.00 Exterior
PISO 20 7.00 5.00 35.00 700.00 1.20 840.00 Exterior
OBJETIVO: CONOCER LAS SECCIONES DE LAS COLUMNAS, VIGAS Y LOSAS PARA DEFINIR
LAS CARACTERISTICAS DEL ESPACIO DURANTE EL ANTEPROYECTO ARQUITECTONICO
largo
ancho
01 2
