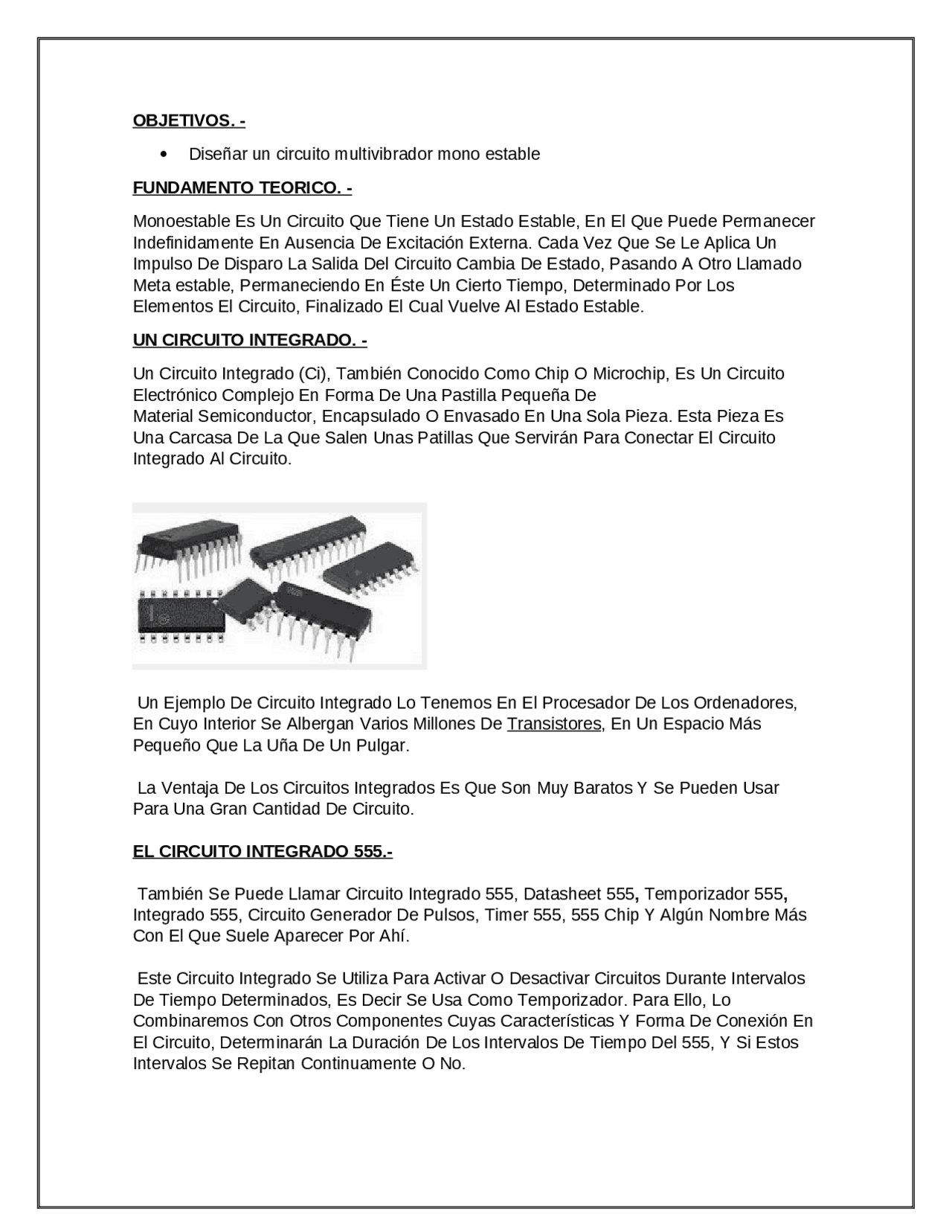

Diseñar un circuito multivibrador mono estable FUNDAMENTO TEORICO. - Monoestable Es Un Circuito Que Tiene Un Estado Estable, En El Que Puede Permanecer Indefinidamente En Ausencia De Excitación Externa. Cada Vez Que Se Le Aplica Un Impulso De Disparo La Salida Del Circuito Cambia De Estado, Pasando A Otro Llamado Meta estable, Permaneciendo En Éste Un Cierto Tiempo, Determinado Por Los Elementos El Circuito, Finalizado El Cual Vuelve Al Estado Estable. UN CIRCUITO INTEGRADO. - Un Circuito Integrado (Ci), También Conocido Como Chip O Microchip, Es Un Circuito Electrónico Complejo En Forma De Una Pastilla Pequeña De Material Semiconductor, Encapsulado O Envasado En Una Sola Pieza. Esta Pieza Es Una Carcasa De La Que Salen Unas Patillas Que Servirán Para Conectar El Circuito Integrado Al Circuito. Un Ejemplo De Circuito Integrado Lo Tenemos En El Procesador De Los Ordenadores, En Cuyo Interior Se Albergan Varios Millones De Transistores, En Un Espacio Más Pequeño Que La Uña De Un Pulgar. La Ventaja De Los Circuitos Integrados Es Que Son Muy Baratos Y Se Pueden Usar Para Una Gran Cantidad De Circuito. EL CIRCUITO INTEGRADO 555.- También Se Puede Llamar Circuito Integrado 555, Datasheet 555 , Temporizador 555 , Integrado 555, Circuito Generador De Pulsos, Timer 555, 555 Chip Y Algún Nombre Más Con El Que Suele Aparecer Por Ahí. Este Circuito Integrado Se Utiliza Para Activar O Desactivar Circuitos Durante Intervalos De Tiempo Determinados, Es Decir Se Usa Como Temporizador. Para Ello, Lo Combinaremos Con Otros Componentes Cuyas Características Y Forma De Conexión En El Circuito, Determinarán La Duración De Los Intervalos De Tiempo Del 555, Y Si Estos Intervalos Se Repitan Continuamente O No.
Pin #1: Tierra O Terminal Común Pin #2: Disparo (Trigger). Aplicando Un Voltaje Menor Que 1/3 Vcc El Comparador Cambia De Estado, Hace Set Al Flip Flop Y Este A Su Vez Hace Que El Voltaje Sea Alto. Cuando El Voltaje De Salida Esta Alto, El Transistor De Descarga Esta O Pin #3: Salida Pin #4: Preset. Aplicando Un Voltaje Bajo Se Consigue Interrumpir El Intervalo Temporizador (Timing Cycle). Pin #5: Voltaje De Control. El Voltaje Conectado A Este Terminal Varia Los Valores De Referencia, 2/3 Vcc Y 1/3 Vcc, De Los Comparadores Del Circuito. Pin #6: Umbral (Threshold). Cuando Se Le Aplica Un Voltaje Mayor Que 2/3 Vcc, Se Hace Reset Del Flip Flop Haciendo Así El Voltaje De Salida Bajo. Cuando El Vo De Salida Está Bajo El Transistor De Descarga Esta On. Pin #7: Transistor De Descarga. Cuando Se Activa Este Transistor Hay Un Paso De Baja Resistencia Entre Las Patas 7 Y 1. Pin #8: Vcc. Entrada De Alimentación De Todo El Circuito Integrado. LED (diodo emisor de luz).- Un led es un diodo semiconductor que, cuando recibe tensión, genera luz. Un diodo, a su vez, es una válvula de dos electrodos que permite el paso de la corriente eléctrica en un único sentido.
Materiales. - Circuitos integrados 555 Resistencias de 10 KΩ, 1 KΩ, Capacitor de 470uf/50V Foco led Cable UTP Pulsador Placa Virgen Pasta Para Soldar Pistola De Soldar Estaño Multímetro DIAGRAMA DE MULTIVIBRADOR MONOESTABLE. - PROCEDIMIENTO. –
El tiempo que estará activada la salida se calcula de la siguiente forma: T = 1,1 x R x C Donde R es el valor de la resistencia en ohmios, y C es la capacidad del condensador en Faradios. El tiempo con estos datos lo obtendremos en segundos. ¿Cuanto tiempo estará encendido el Led cuando activemos el pulsador?. Pues nada aplicamos la fórmula y listo. Lo primero pasaremos la Resistencia que está en Kilo ohmios a ohmios= 10 x 1000 = 10.000Ω Ahora pasamos los 470 microfaradios a faradios = 470 x 10- =4.7 x 10- T = 1,1 x 10.000Ω x 4.7 x 10-4^ = 5,17 milisegundos. Dibujar en la placa virgen el circuito y perforar unos pequeños puntos en la parte donde pondremos los componentes y colocamos el led y la resistencia de acuerdo a como esta en el diagrama. Una vez perforado se empieza a colocar el integrado 555 Luego procedemos a colocar el capacitor y el pulsador y con los cables utp soldar y al integrado 555 (de acuerdo a como esta el diagrama)
