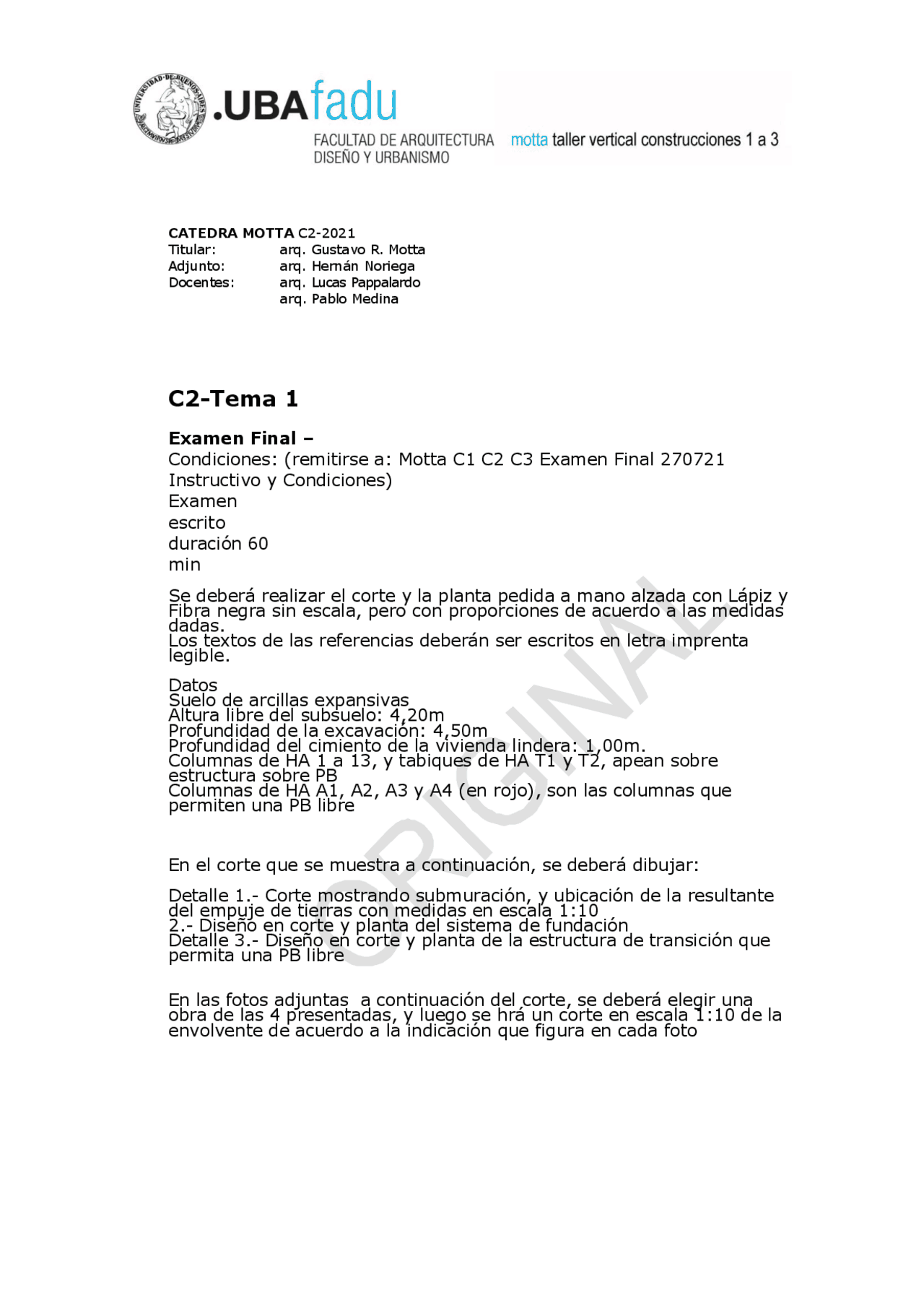

CATEDRA MOTTA C2-2021
Titular: arq. Gustavo R. Motta
Adjunto: arq. Hernán Noriega
Docentes: arq. Lucas Pappalardo
arq. Pablo Medina
C2-Tema 1
Examen Final –
Condiciones: (remitirse a: Motta C1 C2 C3 Examen Final 270721
Instructivo y Condiciones)
Examen
escrito
duración 60
min
Se deberá realizar el corte y la planta pedida a mano alzada con Lápiz y
Fibra negra sin escala, pero con proporciones de acuerdo a las medidas
dadas.
Los textos de las referencias deberán ser escritos en letra imprenta
legible.
Datos
Suelo de arcillas expansivas
Altura libre del subsuelo: 4,20m
Profundidad de la excavación: 4,50m
Profundidad del cimiento de la vivienda lindera: 1,00m.
Columnas de HA 1 a 13, y tabiques de HA T1 y T2, apean sobre
estructura sobre PB
Columnas de HA A1, A2, A3 y A4 (en rojo), son las columnas que
permiten una PB libre
En el corte que se muestra a continuación, se deberá dibujar:
Detalle 1.- Corte mostrando submuración, y ubicación de la resultante
del empuje de tierras con medidas en escala 1:10
2.- Diseño en corte y planta del sistema de fundación
Detalle 3.- Diseño en corte y planta de la estructura de transición que
permita una PB libre
En las fotos adjuntas a continuación del corte, se deberá elegir una
obra de las 4 presentadas, y luego se hrá un corte en escala 1:10 de la
envolvente de acuerdo a la indicación que figura en cada foto
