SISTEMAS DE REPRESENTACIÓN
de dibujo

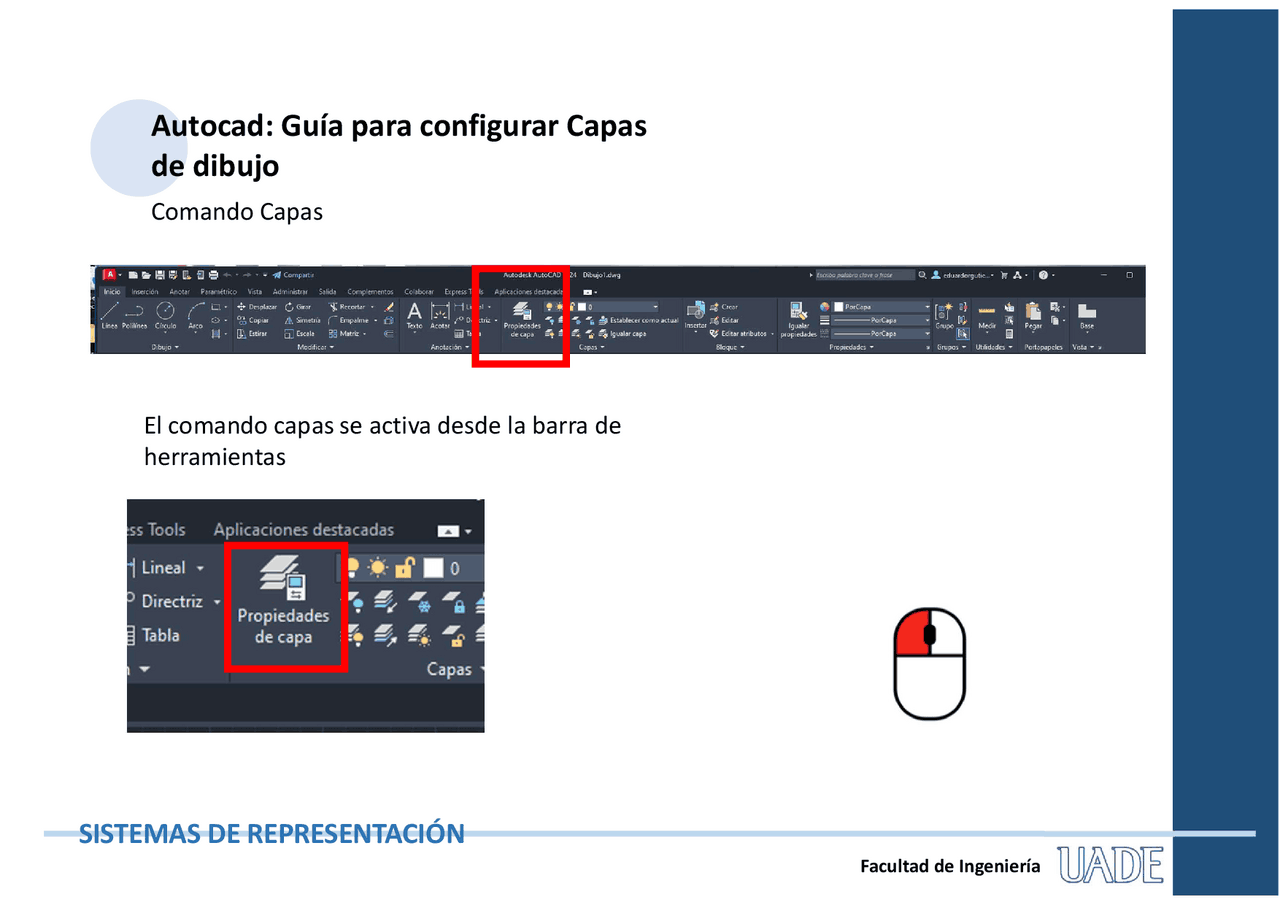

Comando Capas
El comando capas se activa desde la barra de
herramientas
SISTEMAS DE REPRESENTACIÓN
de dibujo
Capas:
Las capas son las diferentes clases de líneas que presenta nuestro dibujo, las
cuales se encuentran agrupadas de acuerdo a criterios o características del propio
dibujo.
Para nuestros ejercicios utilizaremos las normas IRAM 4502 y asignaremos a cada
capa un diferente tipo de línea y grosor.
SISTEMAS DE REPRESENTACIÓN
de dibujo
Acciones sobre una capa:
Desde el comando “Nueva capa” generamos una nueva Autocad genera capas siguiendo un orden numérico. Nosotros las podemos renombrar de acuerdo a las capas que vamos a crear
SISTEMAS DE REPRESENTACIÓN
de dibujo
Activación de una capa: Si queremos dibujar en una capa determinada tenemos dos maneras de activarla En la columna Estado haciendo doble clic sobre el estado de la capa que queremos activar
SISTEMAS DE REPRESENTACIÓN
de dibujo
Comenzaremos cambiando 2 propiedades de las que tienen todas las capas
• Tipo de línea
• Grosor
SISTEMAS DE REPRESENTACIÓN
de dibujo
Tipo de línea
Con la capa activa hacemos clic en el tipo de línea de esa capa Como observamos, para la capa 4502 - 02.01 vamos a necesitar una línea discontinua Cargamos otro tipo de línea
SISTEMAS DE REPRESENTACIÓN
de dibujo
Tipo de línea
Aceptamos la carga Ya nos aparece el tipo de línea seleccionado
SISTEMAS DE REPRESENTACIÓN
de dibujo
Tipo de línea
Ya nos aparece el tipo de línea seleccionado Otra capa con el mismo tipo de línea es la 4502- 02.2. Cambiamos su tipo con el mismo tipo
SISTEMAS DE REPRESENTACIÓN
de dibujo
Tipo de línea
Ahora cambiamos las 4502 04 por el tipo de línea ISO trazo largo, punto Primero cargamos el tipo de línea
SISTEMAS DE REPRESENTACIÓN
de dibujo
Tipo de línea
Con las 4502 04 configuradas pasamos a configurar los diferentes grosores de línea
SISTEMAS DE REPRESENTACIÓN
de dibujo
Grosor de línea
Hacemos clic en el grosor de la línea (por defecto) y le asignamos uno Para las líneas finas asignaremos 0,00 mm
SISTEMAS DE REPRESENTACIÓN
de dibujo
Grosor de línea
Para las líneas gruesas asignaremos 0,50 mm
