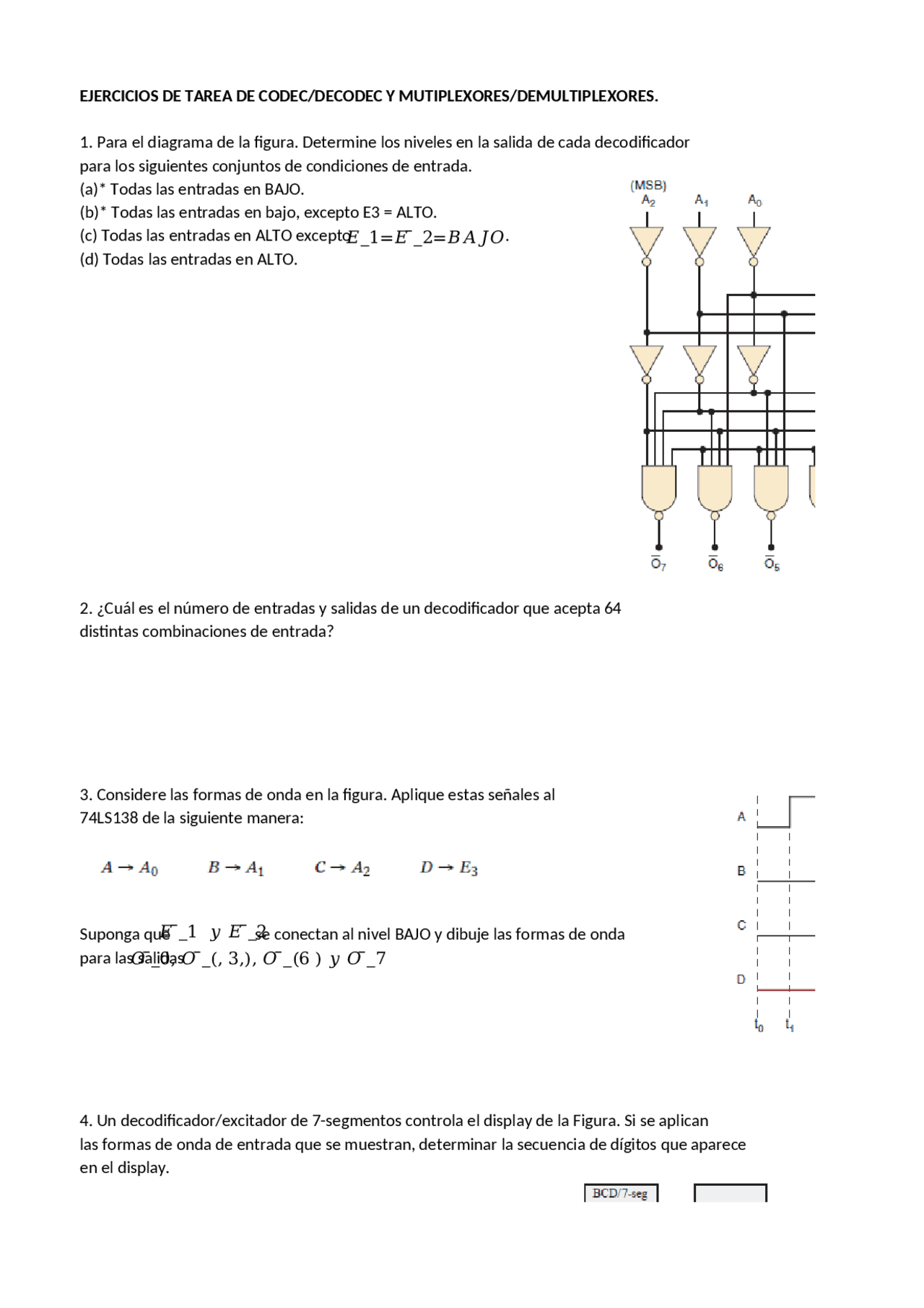

EJERCICIOS DE TAREA DE CODEC/DECODEC Y MUTIPLEXORES/DEMULTIPLEXORES.
1. Para el diagrama de la figura. Determine los niveles en la salida de cada decodificador
para los siguientes conjuntos de condiciones de entrada.
(a)* Todas las entradas en BAJO.
(b)* Todas las entradas en bajo, excepto E3 = ALTO.
(c) Todas las entradas en ALTO excepto .
(d) Todas las entradas en ALTO.
2. ¿Cuál es el número de entradas y salidas de un decodificador que acepta 64
distintas combinaciones de entrada?
3. Considere las formas de onda en la figura. Aplique estas señales al
74LS138 de la siguiente manera:
Suponga que se conectan al nivel BAJO y dibuje las formas de onda
para las salidas
4. Un decodificador/excitador de 7-segmentos controla el display de la Figura. Si se aplican
las formas de onda de entrada que se muestran, determinar la secuencia de dígitos que aparece
en el display.
𝐸_1=𝐸_2=𝐵𝐴𝐽𝑂
𝐸_1 𝑦 𝐸_2
𝑂_0, 𝑂_(, 3,), 𝑂_(6 ) 𝑦 𝑂_7
