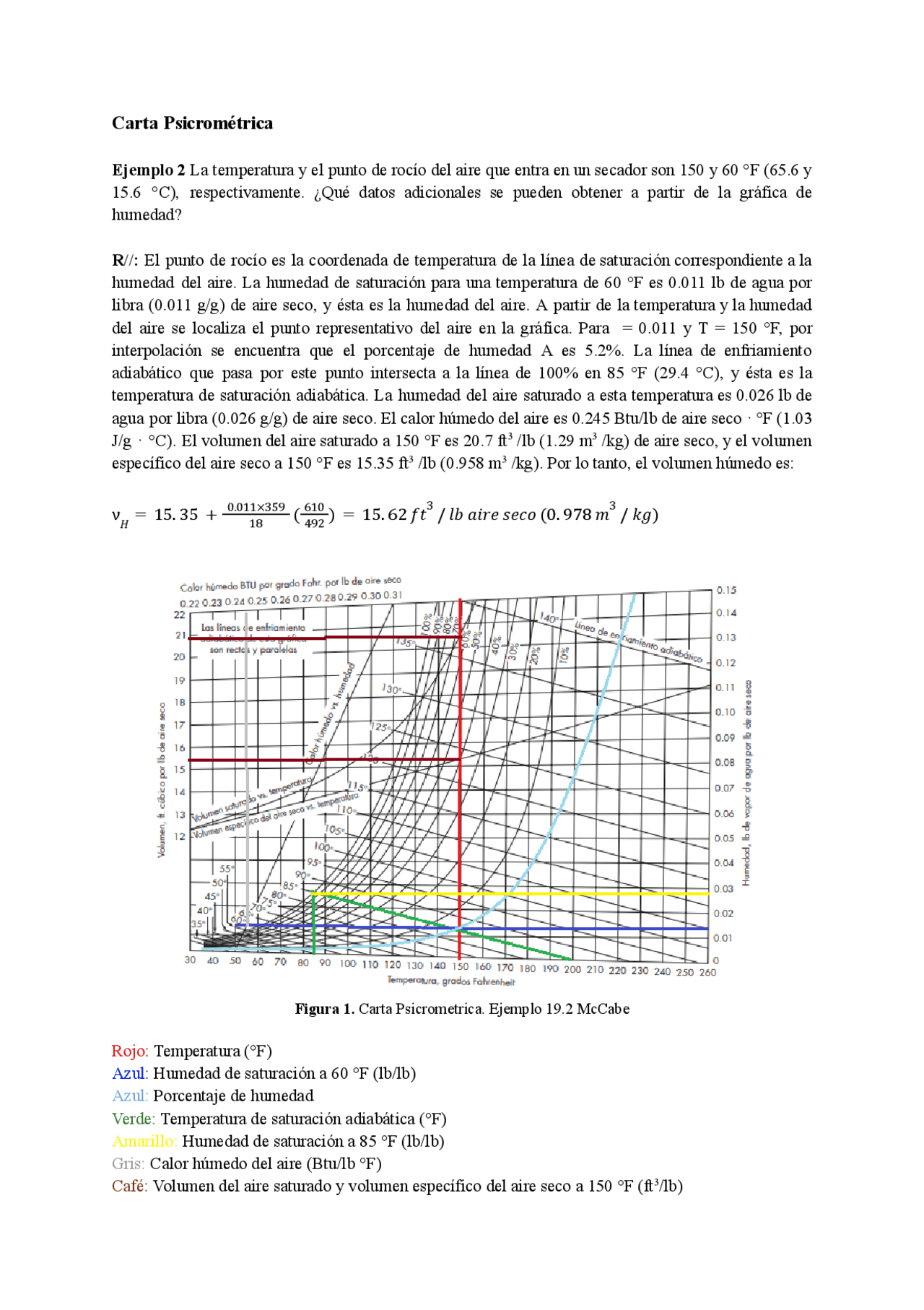

Carta Psicrométrica
Ejemplo 2 La temperatura y el punto de rocío del aire que entra en un secador son 150 y 60 °F (65.6 y
15.6 °C), respectivamente. ¿Qué datos adicionales se pueden obtener a partir de la gráfica de
humedad?
R//: El punto de rocío es la coordenada de temperatura de la línea de saturación correspondiente a la
humedad del aire. La humedad de saturación para una temperatura de 60 °F es 0.011 lb de agua por
libra (0.011 g/g) de aire seco, y ésta es la humedad del aire. A partir de la temperatura y la humedad
del aire se localiza el punto representativo del aire en la gráfica. Para = 0.011 y T = 150 °F, por
interpolación se encuentra que el porcentaje de humedad A es 5.2%. La línea de enfriamiento
adiabático que pasa por este punto intersecta a la línea de 100% en 85 °F (29.4 °C), y ésta es la
temperatura de saturación adiabática. La humedad del aire saturado a esta temperatura es 0.026 lb de
agua por libra (0.026 g/g) de aire seco. El calor húmedo del aire es 0.245 Btu/lb de aire seco · °F (1.03
J/g · °C). El volumen del aire saturado a 150 °F es 20.7 ft
3 /lb (1.29 m
3 /kg) de aire seco, y el volumen
específico del aire seco a 150 °F es 15.35 ft
3 /lb (0.958 m
3 /kg). Por lo tanto, el volumen húmedo es:
ν 𝐻 = 15 . 35 + 0 . 011 × 359
18 ( 610
492 )= 15 . 62 𝑓 𝑡 3 / 𝑙𝑏 𝑎𝑖𝑟𝑒 𝑠𝑒𝑐𝑜 ( 0 . 978 𝑚 3 / 𝑘𝑔 )
Figura 1. Carta Psicrometrica. Ejemplo 19.2 McCabe
Rojo: Temperatura (°F)
Azul: Humedad de saturación a 60 °F (lb/lb)
Azul: Porcentaje de humedad
Verde: Temperatura de saturación adiabática (°F)
Amarillo: Humedad de saturación a 85 °F (lb/lb)
Gris: Calor húmedo del aire (Btu/lb °F)
Café: Volumen del aire saturado y volumen específico del aire seco a 150 °F (ft
3
/lb)
