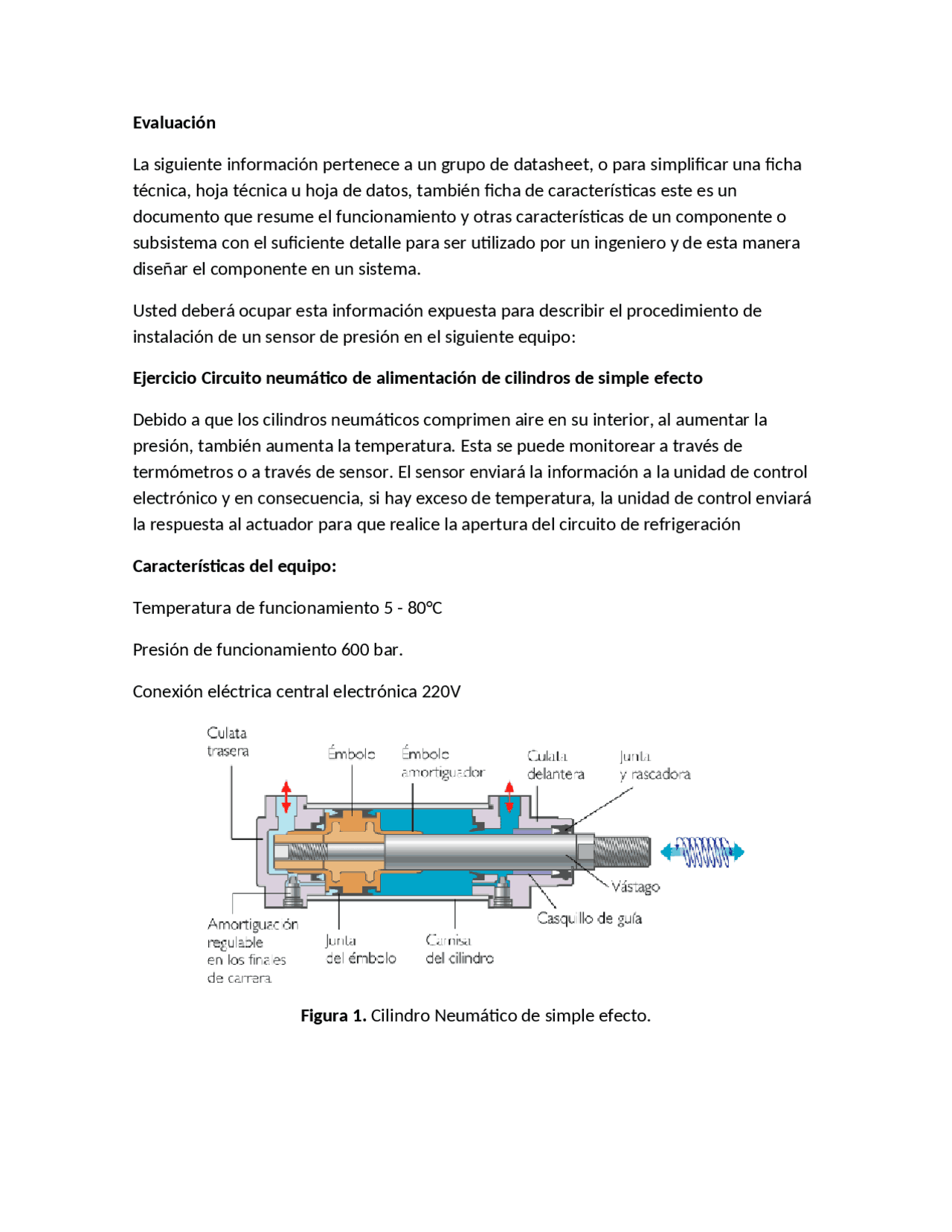

Evaluación
La siguiente información pertenece a un grupo de datasheet, o para simplificar una ficha
técnica, hoja técnica u hoja de datos, también ficha de características este es un
documento que resume el funcionamiento y otras características de un componente o
subsistema con el suficiente detalle para ser utilizado por un ingeniero y de esta manera
diseñar el componente en un sistema.
Usted deberá ocupar esta información expuesta para describir el procedimiento de
instalación de un sensor de presión en el siguiente equipo:
Ejercicio Circuito neumático de alimentación de cilindros de simple efecto
Debido a que los cilindros neumáticos comprimen aire en su interior, al aumentar la
presión, también aumenta la temperatura. Esta se puede monitorear a través de
termómetros o a través de sensor. El sensor enviará la información a la unidad de control
electrónico y en consecuencia, si hay exceso de temperatura, la unidad de control enviará
la respuesta al actuador para que realice la apertura del circuito de refrigeración
Características del equipo:
Temperatura de funcionamiento 5 - 80°C
Presión de funcionamiento 600 bar.
Conexión eléctrica central electrónica 220V
Figura 1. Cilindro Neumático de simple efecto.
pf3
pf4
pf5

Vista previa parcial del texto

¡Descarga Automática Industrial y más Ejercicios en PDF de Automatización Industrial solo en Docsity!

Evaluación La siguiente información pertenece a un grupo de datasheet, o para simplificar una ficha técnica, hoja técnica u hoja de datos, también ficha de características este es un documento que resume el funcionamiento y otras características de un componente o subsistema con el suficiente detalle para ser utilizado por un ingeniero y de esta manera diseñar el componente en un sistema. Usted deberá ocupar esta información expuesta para describir el procedimiento de instalación de un sensor de presión en el siguiente equipo: Ejercicio Circuito neumático de alimentación de cilindros de simple efecto Debido a que los cilindros neumáticos comprimen aire en su interior, al aumentar la presión, también aumenta la temperatura. Esta se puede monitorear a través de termómetros o a través de sensor. El sensor enviará la información a la unidad de control electrónico y en consecuencia, si hay exceso de temperatura, la unidad de control enviará la respuesta al actuador para que realice la apertura del circuito de refrigeración Características del equipo: Temperatura de funcionamiento 5 - 80°C Presión de funcionamiento 600 bar. Conexión eléctrica central electrónica 220V Figura 1. Cilindro Neumático de simple efecto.

Pinout unidad de control electrónica: Figura 2. Unidad de control electrónica.

El rango de temperatura (máx. 85 °C) y presión (máx. 1350 bar) del sensor se encuentran dentro de los parámetros de funcionamiento del cilindro (5 - 80 °C y 600 bar). El datasheet suministrado (Anexo 1) especifica cómo debe ser la nomenclatura exacta para la selección del sensor según las necesidades del usuario, como se muestra en la figura 3. Figura 3. Nomenclatura para el sensor Honeywell Model 424. Para nuestro caso la nomenclatura más apropiada seria: BP424NH, 6,1AC, 2N, 6A, 7AF, 10E. Donde se escoge la configuración para un máximo de 700 bar, siendo ésta la opción ‘‘NH’’. Se selecciona un terminal eléctrico de 6 pines con el fin de conectar el sensor de temperatura adicional, siendo la nomenclatura 6A y 7AF. La salida analógica opcional agregada es el sensor de temperatura, el cual puede ser un sensor tipo PT100 (- 60°C a +300°C).

3. Conexión del sensor: De la tabla 2 se obtienen las características eléctricas necesarias para la conexión correcta del sensor de presión Honeywell Model 424. Tabla 2. Características eléctricas del sensor Honeywell Model 424. Características eléctricas: Voltaje de alimentación 9 Vdc a 28 Vdc Corriente de alimentación 4 mA a 24 mA Señal de salida 4 mA a 20 mA Conexión estándar de 6 pines A → Alimentación B → Salida C → Libre D → Tierra E → Libre F → Libre En la figura 2 se muestra la unidad de control electrónica que se utilizara para el control de la presión del cilindro neumático de simple efecto. Se puede observar que el Pin 4 es el dedicado para suministrar la alimentación al sensor de presión y el Pin 11 es la tierra para dicho sensor. El pin 4 tiene una capacidad de 5 Vdc y el sensor acepta un voltaje mínimo de 9 Vdc, por lo que se necesita adicionalmente un convertidor DC-DC elevador de 5 Vdc a 9 Vdc mínimo. Para dicha conexión se recomienda un convertidor elevador DC-DC como el mostrado en la figura 4 o similar, con capacidad de entrada de 5 Vdc y salida de 12 Vdc con 1.5 A. Figura 4. Convertidor DC-DC Elevador 5v, 8v, 9v, 12v y 1.5 A.

Figura 6. Diagrama de conexión.
