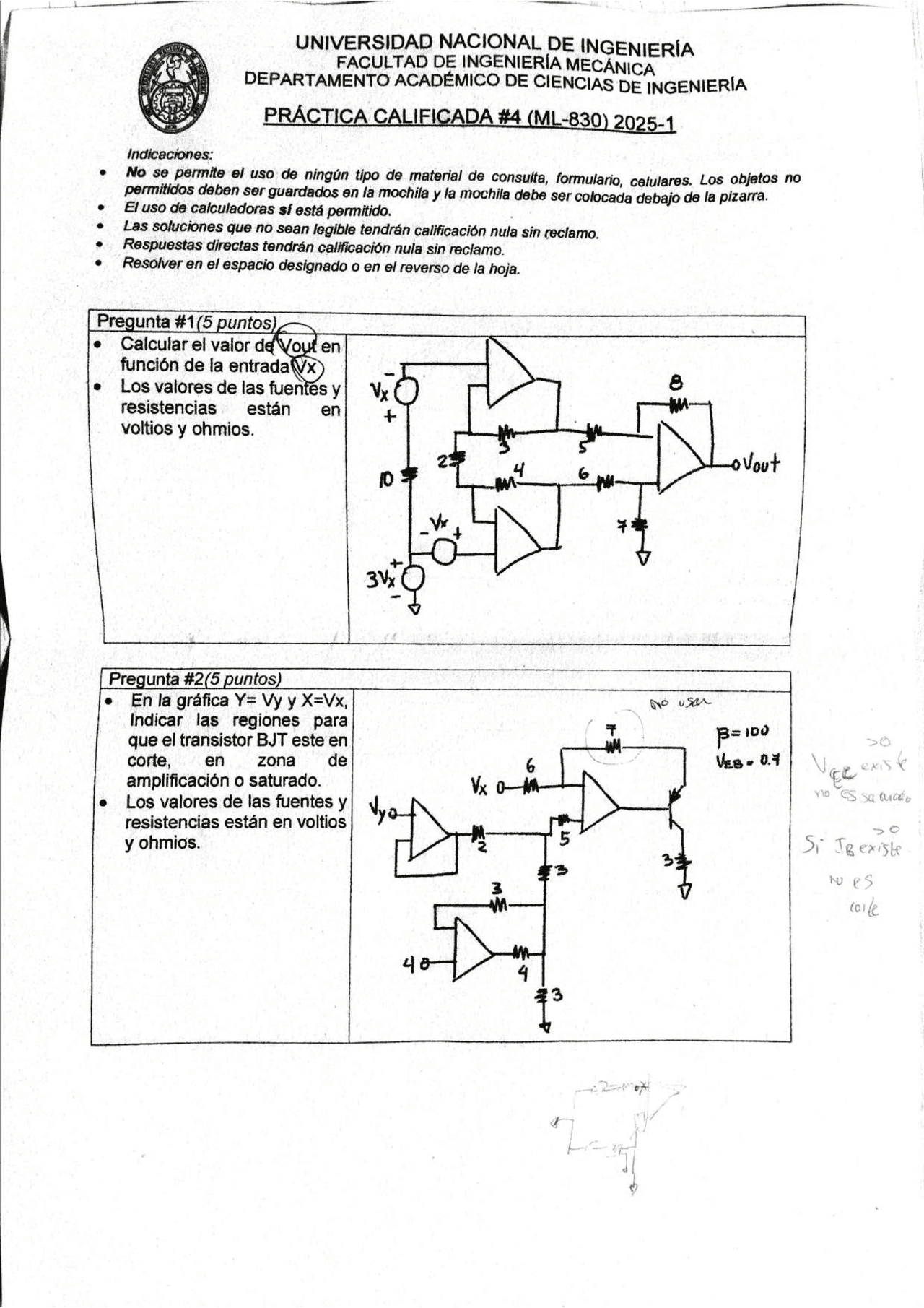

...o. Indicaciones: No se permite el uso de ningún tipo de material de consulta, formulario, celulares. Los objetos no UNIVERSIDAD NACIONAL DE INGENIERÍA FACULTAD DE INGENIERÍA MECÁNICA DEPARTAMENTO ACADÉMICO DE CIENCIAS DE INGENIERÍA PRÁCTICA CALIFICADA $4 (ML-830) 2025-1 permitidos deben ser guardados en la mochila y la mochila debe ser colocada debajo de la pizarra. El uso de calculadoras sí está permitido. Las soluciones que no sean legible tendrán calificación nula sin reclamo. Respuestas directas tendrán calificación nula sin reclamo. Resolver en el espacio designado o en el reverso de la hoja. Pregunta +1(5 puntos) >= Calcular el valor dVoyt en función de la entrada Los valores de las fuentés y resistencias están en voltios y ohmios. Lo Vout [Pregunta 2(5 puntos) + Enla gráfica Y= Vy y X=Vx, DO Vs Indicar las regiones para 21b0 que el transistor BJT este en P Veo = 01 corte, en zona de amplificación o saturado. Los valores de las fuentes y resistencias están en voltios y ohmios. ex [Pregunta *t3(5 puntos) m7 + En la gráfica Y= Vy y X=Vx, Indicar las regiones para que el transistor este en corte o activo. + Los valores de las fuentes y resistencias están en voltios y ohmios. Pregunta $t4(5 puntos) + En la gráfica Y= V2 y X=V1, indicar las regiones de operación del diodo rectificador led y zenner. + Los valores de las fuentes y resistencias están en voltios y ohmios. | -2.b1 4483? 42.8 —=Vy+0 < ná $ E Va > 4007 Uy - 42807
